ELDELAR

Stator Komplett 6V-17W
2 kablar
Ytterdiameter: 90mm
Höjd: 32mm

Husqvarna
Corona & Cornette
D-motor (Äggmotor)
E-motor (Flinta)
Novolette
Roulette

MCB (Monark & Crescent)
1209
Topper/Trapper/50S & 50SS
Standard & Sport (Stockholmarna)
Bruksmopeder
Compact & Golden Champ
E-Type/SM50 & F50
Jetlinjen (Raketerna)
Monarpeder -1962 (Monark)
Saxopeder -1960 (Crescent)
Skotermopeder
Låghjulingar
Minimopeder

Zündapp
Motor KM 48/5
561 R50/RS50
434 M50 Bergsteiger
448 CS50
448 CX50
540 KS50
441 C50 Super
442/444
446/447/460
510 Sport Combinette
517
529 KS50
530
428/429 Combinette

Omkopplare Universal 3-vägs

Husqvarna
Corona & Cornette
D-motor (Äggmotor)
E-motor (Flinta)
Novolette
Roulette

Kreidler
Flory 12
Flory 13
Flory 23/23 SL
K54 Florett LH/LF
K54 Florett RM/RM

MCB (Monark & Crescent)
1209
Topper/Trapper/50S & 50SS
Standard & Sport (Stockholmarna)
Bruksmopeder
Compact & Golden Champ
E-Type/SM50 & F50
Jetlinjen (Raketerna)
Monarpeder -1962 (Monark)
Saxopeder -1960 (Crescent)
Skotermopeder
Låghjulingar
Minimopeder

Tändstift Moped AP6NC

Husqvarna
Corona & Cornette
D-motor (Äggmotor)
E-motor (Flinta)
Novolette
Roulette

Kreidler
Flory 12
Flory 13
Flory 20/20 C
Flory 22/22 C/ 22 CB
Flory 23/23 SL
Flott MF 24/25
J50/51
K50/51
K52 Amazone
K53 Florett LH/LF
K53 Florett RM/RMC
K54 Florett LH/LF
K54 Florett RM/RMC
K54 Florett RS
K54/316/320 Florett Cross/RS
K54/512 Florett Mustang
K54/512 Florett Mustang Cross
KM 14/15 CH
MF2/MF2 C/MF2 CL
MF21
MF31
MF32/32 CL
MF34 Cross
MF4/MF4 C/MF4 CL
MF41 Cross
MF7
MP 19 USA
MP 9 USA
MP1
MP2
MP8
R50/J51R

MCB (Monark & Crescent)
1209
Topper/Trapper/50S & 50SS
Standard & Sport (Stockholmarna)
Bruksmopeder
Compact & Golden Champ
E-Type/SM50 & F50
Jetlinjen (Raketerna)
Monarpeder -1962 (Monark)
Saxopeder -1960 (Crescent)
Skotermopeder
Låghjulingar
Minimopeder

Brytare Stefa med axel

Husqvarna
Corona & Cornette
D-motor (Äggmotor)
E-motor (Flinta)
Novolette
Roulette

MCB (Monark & Crescent)
1209
Topper/Trapper/50S & 50SS
Standard & Sport (Stockholmarna)
Bruksmopeder
Compact & Golden Champ
E-Type/SM50 & F50
Jetlinjen (Raketerna)
Monarpeder -1962 (Monark)
Saxopeder -1960 (Crescent)
Skotermopeder
Låghjulingar
Minimopeder

Kondensator 17mm Stefa

Husqvarna
Corona & Cornette
D-motor (Äggmotor)
E-motor (Flinta)
Novolette
Roulette

Kondensator 18mm (gängmodell)

Husqvarna
Corona & Cornette
D-motor (Äggmotor)
E-motor (Flinta)
Novolette
Roulette

Zündapp
540 KS50
510 Sport Combinette
517
529 KS50
530
428/429 Combinette

Primärspole, brytarlös tändning

För "Boschtyp"

Husqvarna
Corona & Cornette
D-motor (Äggmotor)
E-motor (Flinta)
Novolette
Roulette

Kreidler
Flory 12
Flory 13
Flory 20/20 C
Flory 22/22 C/ 22 CB
Flory 23/23 SL
Flott MF 24/25
J50/51
K50/51
K52 Amazone
K53 Florett LH/LF
K53 Florett RM/RMC
K54 Florett LH/LF
K54 Florett RM/RMC
K54 Florett RS
K54/316/320 Florett Cross/RS
K54/512 Florett Mustang
K54/512 Florett Mustang Cross
KM 14/15 CH
MF2/MF2 C/MF2 CL
MF21
MF31
MF32/32 CL
MF34 Cross
MF4/MF4 C/MF4 CL
MF41 Cross
MF7
MP 19 USA
MP 9 USA
MP1
MP2
MP8
R50/J51R

MCB (Monark & Crescent)
1209
Topper/Trapper/50S & 50SS
Standard & Sport (Stockholmarna)
Bruksmopeder
Compact & Golden Champ
E-Type/SM50 & F50
Jetlinjen (Raketerna)
Monarpeder -1962 (Monark)
Saxopeder -1960 (Crescent)
Skotermopeder
Låghjulingar
Minimopeder

Zündapp
540 KS50
517
529 KS50
530
428/429 Combinette

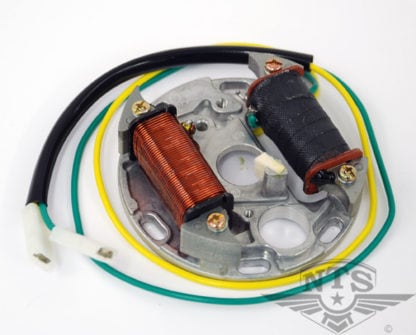

Statorplatta 6V 15/5-3W

Husqvarna
Corona & Cornette
D-motor (Äggmotor)
E-motor (Flinta)
Novolette
Roulette

MCB (Monark & Crescent)
1209
Topper/Trapper/50S & 50SS
Standard & Sport (Stockholmarna)
Bruksmopeder
Compact & Golden Champ
E-Type/SM50 & F50
Jetlinjen (Raketerna)
Monarpeder -1962 (Monark)
Saxopeder -1960 (Crescent)
Skotermopeder
Låghjulingar
Minimopeder

Zündapp
Motor KM 48/50
561 R50/RS50
434 M50 Bergsteiger
448 CS50
448 CX50
540 KS50
441 C50 Super
442/444
446/447/460
510 Sport Combinette
517
529 KS50
530
428/429 Combinette

Svänghjul, Medur, 6V-15_3/5W

För Bosch-tändsystem

Husqvarna
Corona & Cornette
D-motor (Äggmotor)
E-motor (Flinta)
Roulette

Ersätter Stefa, Noris, Bosch, Siba & Prüflex tändsystem för ett flertal motorer med det smalare bultavståndet för statorplattan. T.ex. ILO G50, HVA D-motor & Victoria.

Till detta tändsystem passar samtliga komponenter från Bosch vanliga 54mm tändsystem.

OBS! Isolatorplattan måste monteras under tändspolen för att ej ge överslag.

Fetta även in filten med de tillhörande fettet.

Husqvarna
D-motor (Äggmotor)
Roulette

Tändplatta Komplett, CDI-typ

Bosch

Husqvarna
Corona & Cornette
D-motor (Äggmotor)
E-motor (Flinta)
Novolette
Roulette

Kreidler
Flory 12
Flory 13
Flory 20/20 C
Flory 22/22 C/ 22 CB
Flory 23/23 SL
Flott MF 24/25
J50/51
K50/51
K52 Amazone
K53 Florett LH/LF
K53 Florett RM/RMC
K54 Florett LH/LF
K54 Florett RM/RMC
K54 Florett RS
K54/316/320 Florett Cross/RS
K54/512 Florett Mustang
K54/512 Florett Mustang Cross
KM 14/15 CH
MF2/MF2 C/MF2 CL
MF21
MF31
MF32/32 CL
MF34 Cross
MF4/MF4 C/MF4 CL
MF41 Cross
MF7
MP 19 USA
MP 9 USA
MP1
MP2
MP8
R50/J51R

MCB (Monark & Crescent)
1209
Topper/Trapper/50S & 50SS
Standard & Sport (Stockholmarna)
Bruksmopeder
Compact & Golden Champ
E-Type/SM50 & F50
Jetlinjen (Raketerna)
Monarpeder -1962 (Monark)
Saxopeder -1960 (Crescent)
Skotermopeder
Låghjulingar
Minimopeder

Zündapp
Motor KM 48/50
561 R50/RS50
434 M50 Bergsteiger
448 CS50
448 CX50
540 KS50
441 C50 Super
442/444
446/447/460
510 Sport Combinette
517
529 KS50
530
428/429 Combinette

Tändspole 54mm

Husqvarna
E-motor (Flinta)
Novolette
Roulette

Zündapp
540 KS50
510 Sport Combinette
517
529 KS50
530
428/429 Combinette

Tändspole Stefa 125

HVA CC = 43mm

Husqvarna
Corona & Cornette
D-motor (Äggmotor)
E-motor (Flinta)
Novolette
Roulette

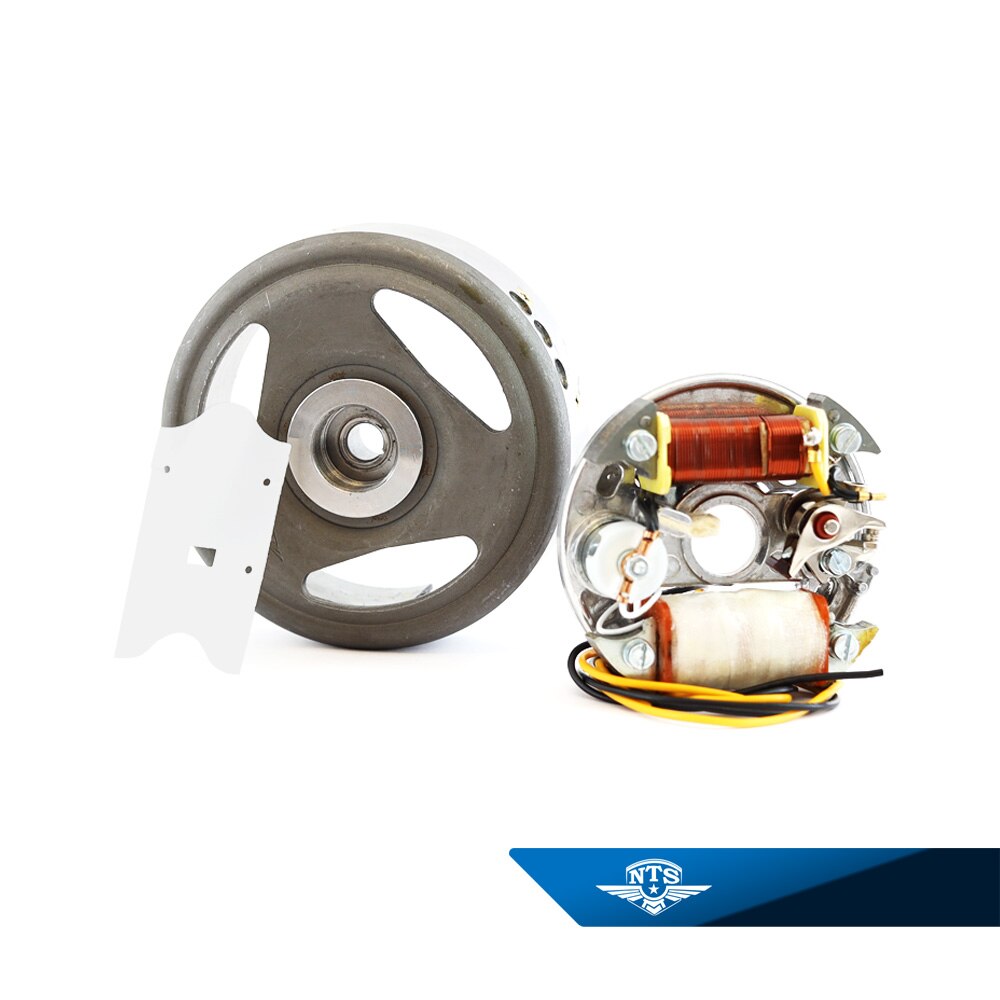

Ersätter Stefa, Noris, Bosch, Siba, Romag & Auto Union tändsystem för ett flertal motorer med det kortare bultavståndet för statorplattan samt den smalare konan för svänghjulet. Passar till ILO G50, HVA D-motor, NSU, Pilot FM50/FM504, Victoria M50/M51, DKW 801 m.fl.
Avsedd för maskiner med bromsljus.

- För vissa motorer kan inställning med hjälp av stroboskoplampa vara aktuellt!

Tekniska data:

Svänghjul, ytterdiameter: 115mm
Statorplatta, ytterdiameter: Ø= ca. 85,5mm
Statorplatta, bultavstånd c-c: ca. 67mm
Tändspole/ljusspole, bultavstånd: c-c: ca.54mm
Tändkabel: L=~400mm
Framljus/bromsljusspole: 6V-15/5W
Bakljusspole: 6V-3W
Rotationsriktning: Moturs/Medurs (*se ovan)
För vevaxel med konicitet: K1:10(10%) och ingångsdiameter Ø=10mm
Avdragare svänghjul: Gänga M24x1,5 (se NTS art.nr: 01-37-403)

Kopplingsschema medföljer för korrekt inkopppling.

OBS!

Isolatorplattan måste monteras under tändkabeln på tändspolen (enligt bilder) för att ej ge överslag.
Fetta även in filten som smörjer svänghjulets kam för att minska förslitningen på brytarklacken!
Kontaktavståndet inställes till ca.0,35~0,45mm vid fullt öppna brytarspetsar. Utföres med hjälp av ett bladmått (se art.nr. 14-61-401)

OBS: På visa ILO G50 motorer kan man bli tvungen att slipa av klackarna på svänghjulskåpans insida en aning för att svänghjulet ska rulla fritt!

Husqvarna
Cornette/Sport
Corona
D-motor (Äggmotor)

Monark
Monark -1960
Monarped 24/248/249 (NSU)
Monarped 309 "La Strada" (Ilo G50 Piano)
Monarped 31/34/308/348/349/61 (Ilo G50 Piano)
Monarped 32/35 (Ilo FP50)
Monarped 36/38 (Ilo G50)
Monarped 448/449 (HVA)
Monarped 50/55/57/578/579 (Pilot)
Monarped 54/56/61 (Pilot FM504 2-vxl)
Monarscoot 33/338/339 (Ilo G50 Piano)

Zündapp
Motor 255. 2-vxl
Motor KM 48/50
