Svänghjulsmagnet 6V-23W Puch

Svänghjulsmagnet 6V-23W Puch

Ersätter Bosch tändsystem märkta 0 212 112 ___ för Puch Maxi, främst avsedd för maskiner med bromsljus.

Satsen levereras komplett enligt bild.

Tekniska data:

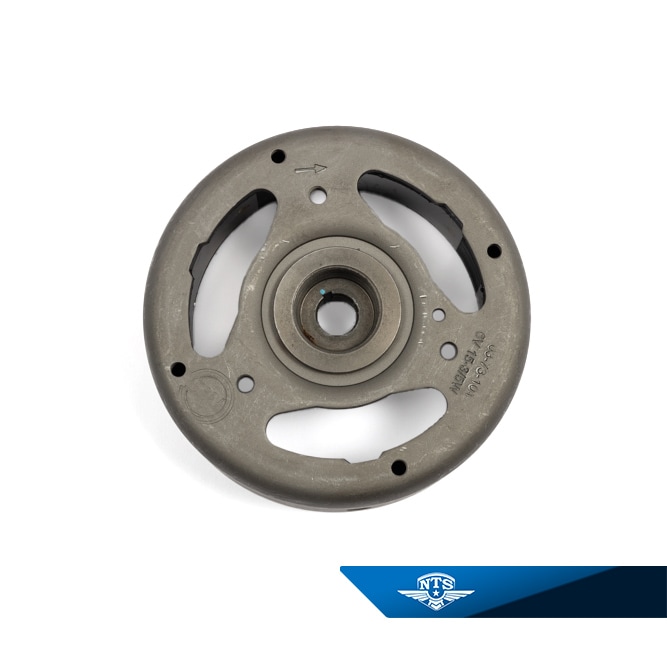

- Svänghjul, ytterdiameter: 116mm

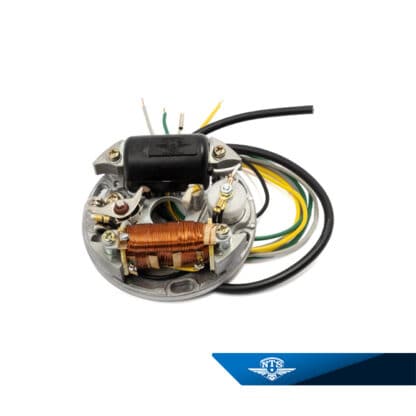

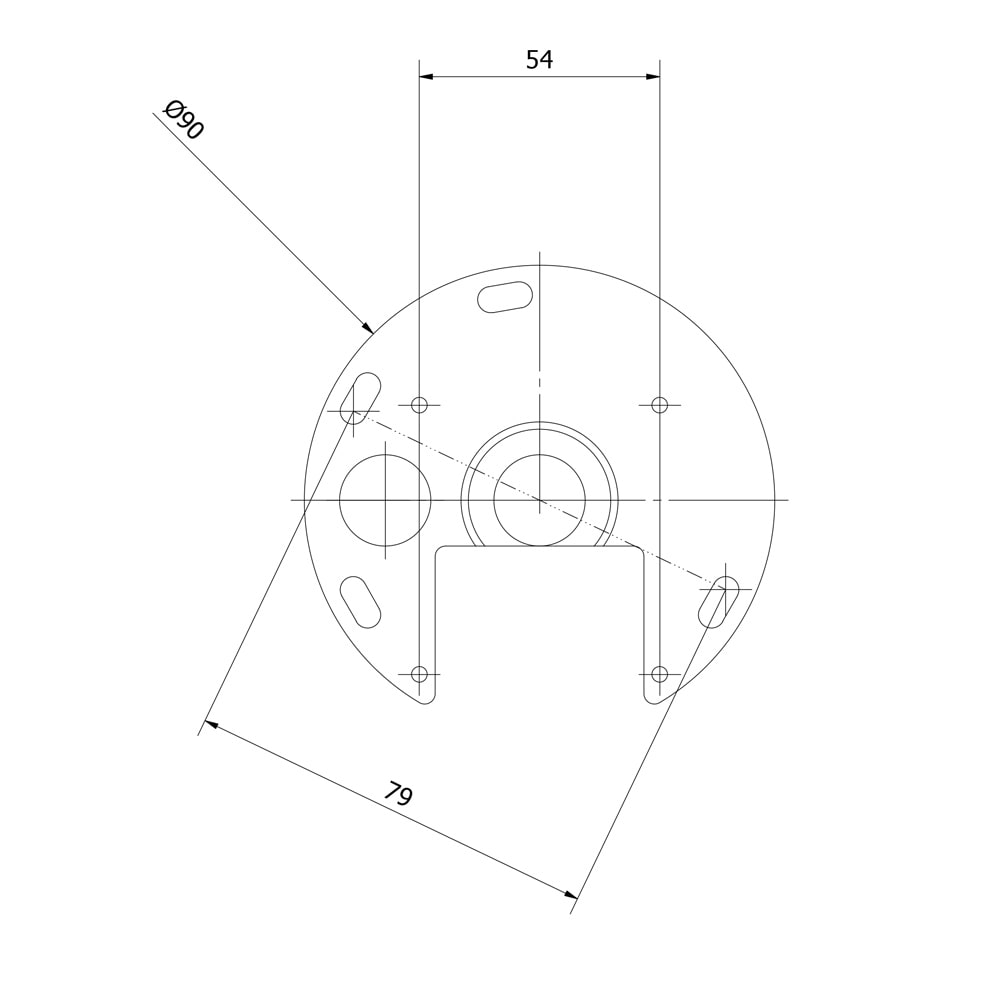

- Statorplatta, ytterdiameter: Ø= ca.90mm
- Statorplatta, bultavstånd c-c: ca79.mm (4st fästhål)
- Tändspole/ljusspole, bultavstånd: c-c: ca.54mm
- Tändkabel: L=~400mm
- Ljus/bromsljusspole: 6V-15-5W
- Bakljusspole: 6V-3W
- För vevaxel med konicitet: K1:5(20%) och ingångsdiameter ~12mm
- Rotationsriktning: Medurs(vänster sida)
- Avdragare svänghjul: Gänga M26x1,5

El-schema för montering medföljer.

OBS!
- Fetta in filten som smörjer svänghjulets kam för att minska förslitningen på brytarklacken.
- Kontaktavståndet inställes till ca.0,35~0,45mm vid fullt öppna brytarspetsar. Utföres med hjälp av ett bladmått.

Passar till:

Puch
Maxi 1/N/P/K utan bakfjädring
Maxi Motor 1-vxl automat (pedal)
Maxi Motor E50 1-vxl automat (Kick)
Maxi S/L/K med bakfjädring
Maxi Sport S/MK2
Mini Maxi
X30-A/Maxi Sport (1v.auto)
X40

KTM
Hobby 2 (Puch E50) 1970-1973
Hobby 3/Duo (Puch E50/Z50) 1974-
