Svänghjulsmagnet 6V-15/5-3W

Ersätter Stefa, Noris, Bosch, Siba, Romag & Auto Union tändsystem för ett flertal motorer med det kortare bultavståndet för statorplattan samt den smalare konan för svänghjulet. Passar till ILO G50, HVA D-motor, NSU, Pilot FM50/FM504, Victoria M50/M51, DKW 801 m.fl.
Avsedd för maskiner med bromsljus.

- För vissa motorer kan inställning med hjälp av stroboskoplampa vara aktuellt!

Tekniska data:

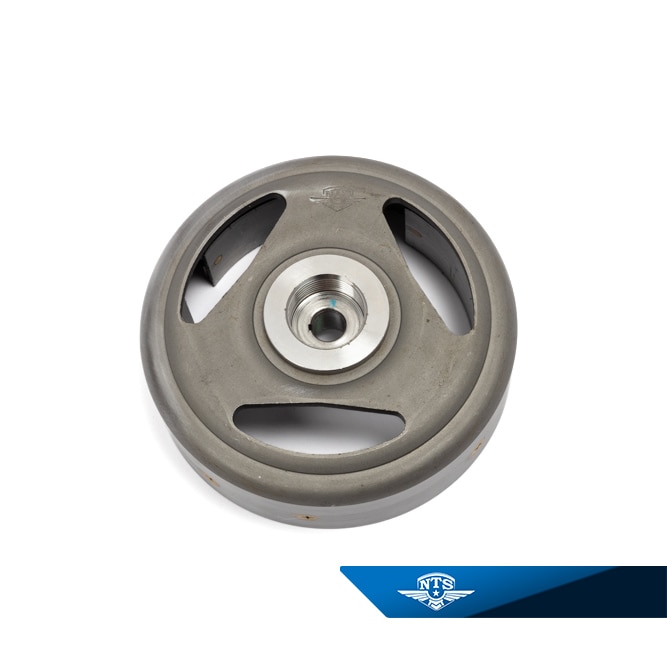

Svänghjul, ytterdiameter: 115mm

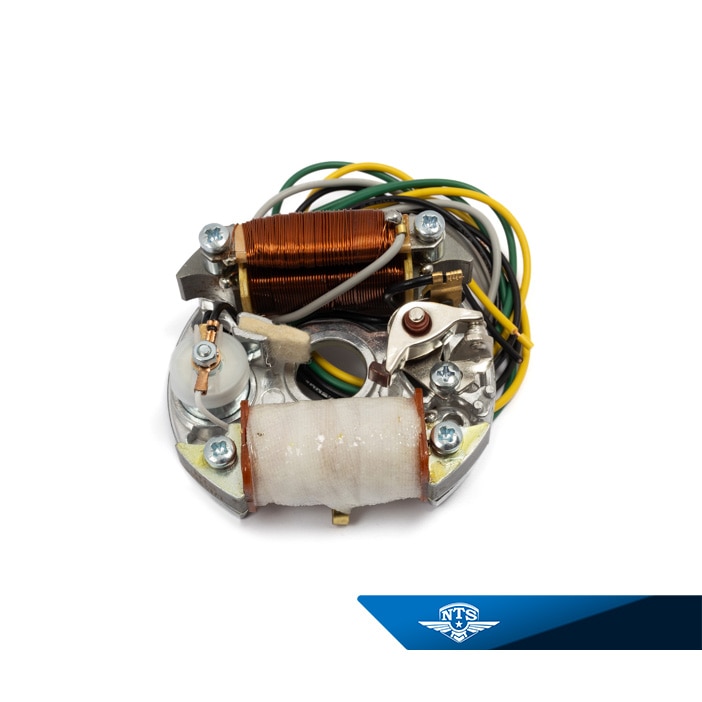

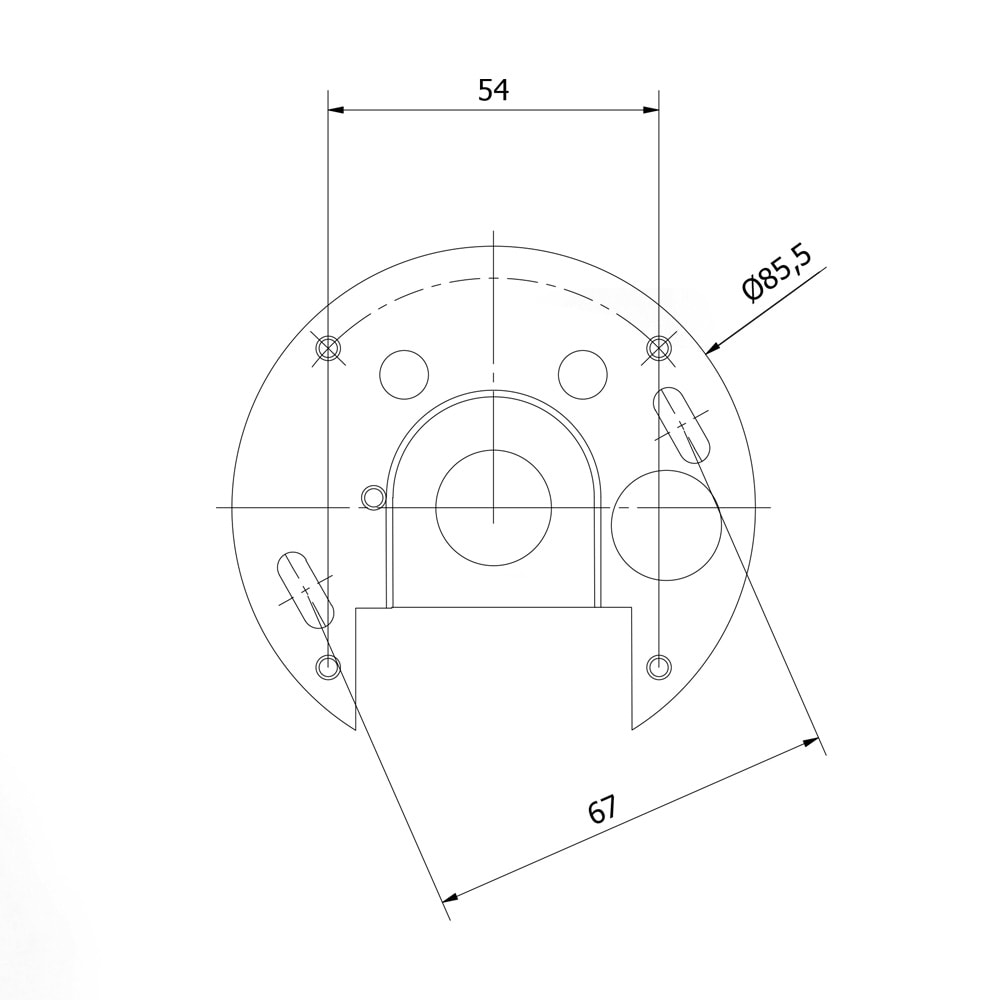

Statorplatta, ytterdiameter: Ø= ca. 85,5mm
Statorplatta, bultavstånd c-c: ca. 67mm
Tändspole/ljusspole, bultavstånd: c-c: ca.54mm
Tändkabel: L=~400mm
Framljus/bromsljusspole: 6V-15/5W
Bakljusspole: 6V-3W
Rotationsriktning: Moturs/Medurs (*se ovan)
För vevaxel med konicitet: K1:10(10%) och ingångsdiameter Ø=10mm
Avdragare svänghjul: Gänga M24x1,5 (se NTS art.nr: 01-37-403)

Kopplingsschema medföljer för korrekt inkopppling.

OBS!

Isolatorplattan måste monteras under tändkabeln på tändspolen (enligt bilder) för att ej ge överslag.
Fetta även in filten som smörjer svänghjulets kam för att minska förslitningen på brytarklacken!
Kontaktavståndet inställes till ca.0,35~0,45mm vid fullt öppna brytarspetsar. Utföres med hjälp av ett bladmått (se art.nr. 14-61-401)

OBS: På visa ILO G50 motorer kan man bli tvungen att slipa av klackarna på svänghjulskåpans insida en aning för att svänghjulet ska rulla fritt!

Husqvarna
Cornette/Sport
Corona
D-motor (Äggmotor)

Monark
Monark -1960
Monarped 24/248/249 (NSU)
Monarped 309 "La Strada" (Ilo G50 Piano)
Monarped 31/34/308/348/349/61 (Ilo G50 Piano)
Monarped 32/35 (Ilo FP50)
Monarped 36/38 (Ilo G50)
Monarped 448/449 (HVA)
Monarped 50/55/57/578/579 (Pilot)
Monarped 54/56/61 (Pilot FM504 2-vxl)
Monarscoot 33/338/339 (Ilo G50 Piano)

Zündapp
Motor 255. 2-vxl
Motor KM 48/50
