Svänghjulsmagnet Komplett, 4 kablar

Ersätter Bosch generatorer märkta 0212 122 ___ för: Puch, Tomos, Sachs, Kreidler, Zündapp, Casal och Zweirad Union.
Kan även erätta Stefa generatorer märkta K80-137(K1/80-15/3/8-02) och E75C-139(E1/75C-15/3-06L för Husqvarna Flinta.
Avsedd för maskiner med bromsljus.
Passar till fartvindskylda samt fläktkylda modeller.

OBS: Lampor kan behöva bytas ut för att stämma överens med angivna watt-tal!(se nedan)

Tekniska data:

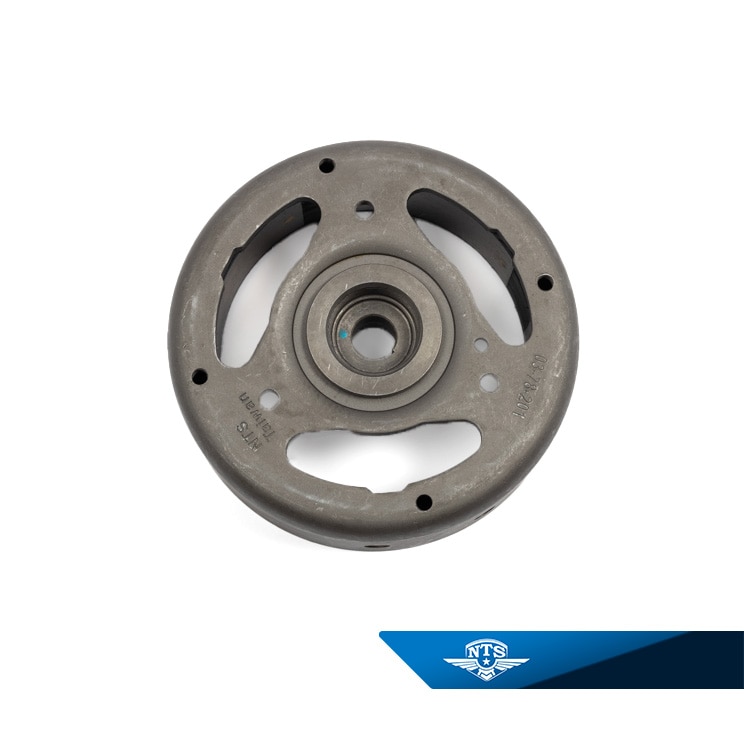

Svänghjul, ytterdiameter: 116mm
Svänghjul, innerdiameter: 91mm

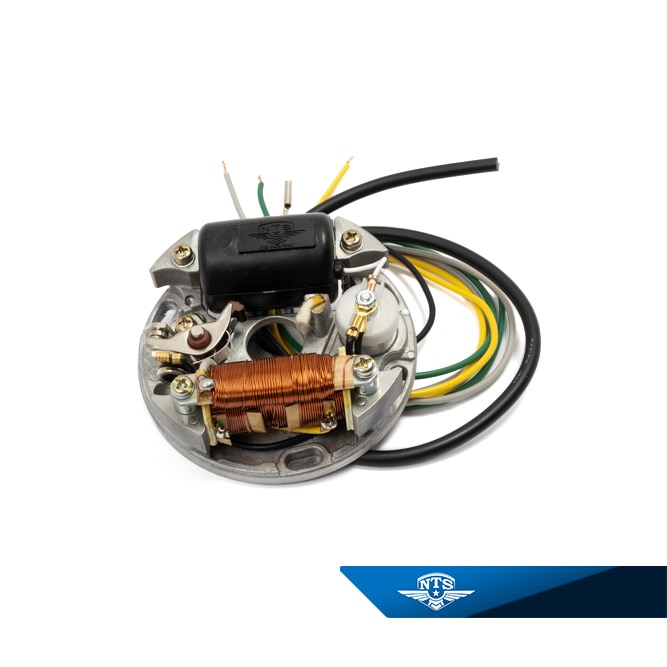

Statorplatta, ytterdiameter: Ø= ca.90mm
Statorplatta, bultavstånd c-c: ca79.mm (4st fästhål)
Tändspole/ljusspole, bultavstånd: c-c: ca.54mm
Tändkabel: L=~400mm
Ljus/bromsljusspole: 6V-15-5W
Bakljusspole: 6V-3W
Avsedd för vevaxel med konicitet: K1:5(20%) och ingångsdiameter ~12mm
Rotationsriktning: Vänster (moturs)
Hål för montering av fläkthjul: 4xM5 samt 3xM6
Avdragare svänghjul: Gänga M26x1,5 (se NTS art.nr: 01-37-401)

Kopplingsschema medföljer för korrekt inkopppling.

Kreidler
K54/316/320 Florett Cross/RS

Zündapp
434 M50 Bergsteiger
448 CS50
448 CX50
540 KS50
441 C50 Super
442/444
446/447/460
510 Sport Combinette
517
529 KS50
530
428/429 Combinette
Motor 265/266/267/278. 2/3-vxl.
